Máy dò cáp hỏng SEBA KTM
Thứ năm, 14/1/2010 | 09:59 GMT+7
Máy dò cáp hỏng SebaKTM dùng để thí nghiệm tìm vị trí hư hỏng của các loại cáp lực điện áp đến 35kV cách điện bằng giấy, giấy tẩm dầu, polyme, nhựa tổng hợp XLPE...
Máy dò cáp hỏng SebaKTM do hãng SebaKTM/Đức sản xuất năm 2001 và đưa vào sử dụng năm 2003.

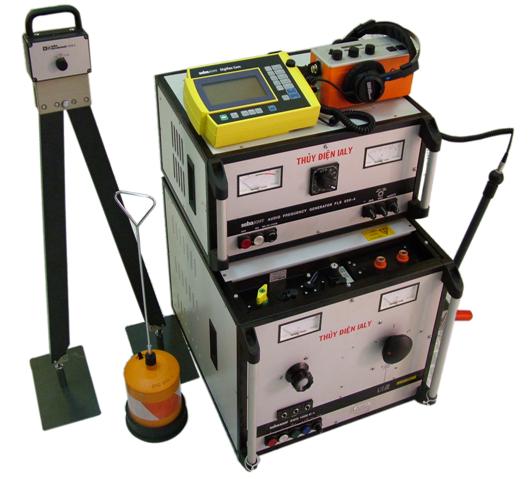

Máy dò cáp hỏng SebaKTM gồm có các bộ phận như sau:
- Máy phát xung cao áp SWG 1000 A/C-1
- Máy phát sóng tần số âm thanh Ferrolux FLS 500-4
- Máy thu tần số âm thanh Ferrolux FLE 90Q
- Phản xạ kế Digiflex Com
- Các cuộn dò cảm ứng, cảm biến đo điện áp, tai nghe
|
Thông số kỹ thuật
|
| Máy phát xung cao áp SWG 1000 A/C-1 |
| Nguồn cung cấp |
220V, 50Hz, 60VA |
| Dòng điện đầu vào |
6,5A |
| Điện áp xung đầu ra |
0 ÷ 8/16/32kV |
| Công suất đầu ra |
1000Joules (Ws) |
| Tần số xung phát |
xung đơn hoặc 1,5 ÷ 6s |
| Kích thước |
560 x 520 x 430 mm |
| Trọng lượng |
85kg |
| Phản xạ kế Digiflex Com |
| Nguồn cung cấp |
pin NiMH 7,2V/1,7Ah |
| Dãi đo khoảng cách đến vị trí cáp hỏng |
50m đến 30km |
| Vận tốc truyền sóng v/2 |
30 ÷ 149,9m/μs |
| Hệ số phóng đại |
1, 2, 5, 10, 20 |
| Độ phân giải |
1,25m đến 10m |
| Bộ nhớ trong |
lưu trữ được 50 kết quả đo |
| Cấp chính xác |
± 1% thang đo ±1 bước dịch chuyển con trỏ |
| Nhiệt độ môi trường |
Khi làm việc: -10oC ÷ +50oCKhi bảo quản: -20oC ÷ +60oC |
| Cấp bảo vệ cơ khí |
IP54 |
| Trọng lượng |
1,5kg |
| Máy phát sóng tần số âm thanh Ferrolux FLS 500-4 |
| Nguồn cung cấp |
220V, 50Hz |
| Điện áp đầu ra |
0 ÷ 700V |
| Dòng điện đầu ra |
0 ÷ 25A |
| Công suất đầu ra |
500W |
| Tần số phát ra |
0,48/1,03/1,45/9,82kHz |
| Tần số xung |
0,5Hz |
| Dãi điện trở trong |
0,5/1/2,5/5/10/25/50/100/250/500/1000Ω |
| Kích thước |
520 x 260 x 320mm |
| Trọng lượng |
36kg |
| Máy thu sóng tần số âm thanh Ferrolux FLE 90Q |
| Nguồn cung cấp |
pin 8 x 1,5V |
| Dãi tần số thu được (có cảm biến) |
50/480/1450/9820Hz |
| Phạm vị tần số âm thanh (có tai nghe mặt đất) |
Băng thông rộng: 100 ÷ 7000HzBang thông hẹp: 100 ÷ 2500Hz |
| Độ khuyết đại ở tần số 9820Hz |
100dB |
| Kích thước |
212 x 95 x 105 |
| Trọng lượng |
1,3kg |
