Máy chụp sóng máy cắt TM 1600
Thứ năm, 14/1/2010 | 09:33 GMT+7

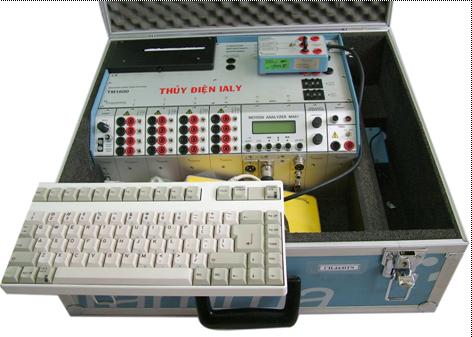

Máy chụp sóng máy cắt TM1600 dùng để đo thời gian đóng cắt của tiếp điểm và hành trình của bộ truyền động của các loại máy cắt có điện áp định mức từ 6kV đến 500kV
Máy chụp sóng máy cắt TM1600 do hãng Programma/Thuỵ Điển sản xuất năm 1998 và đưa vào sử dụng năm 2000.
|
Thông số kỹ thuật
|
| Nguồn cung cấp |
85 ÷ 270VAC hoặc 100 ÷ 270VDC |
| Tần số |
47 ÷ 63Hz |
| Số kênh đo |
Kênh đo thời gian: 16 kênhKênh đo hành trình: 3 kênh |
| Đo thời gian |
Phạm vi: 0 ÷ 6,5sĐộ phân giải: 0,1msCấp chính xác: 0,01% |
| Chu kỳ thao tác máy cắt |
C, O, C-O,O-C, O-C-O |
| Dòng điện thao tác |
0 ÷ 25A |
| Điện áp thao tác |
250V (AC hoặc DC) |
| Cảm biến hành trình |
Dạng thẳng: 0 ÷ 150mmDạng quay: 0 ÷ 357oDải điện trở: 100Ω ÷ 10kΩĐiện áp: -4V ÷ +4V |
| Sai số động |
Khi đo hành trình: 1%Khi đo tốc độ: 3% |
| Cấp chính xác |
0,5% |
| Máy in |
In nhiệt bên trong: bề rộng giấy in 114mmIn bên ngoài thông qua máy tính |
| Điều kiện môi trường |
Nhiệt độ khi làm việc: -10oC ÷ 50oCNhiệt độ khi bảo quản : -30oC ÷ 85oC |
| Kích thước |
520 x 485 x 210mm |
| Trọng lượng |
20kg |
